PacketTracer使用教程

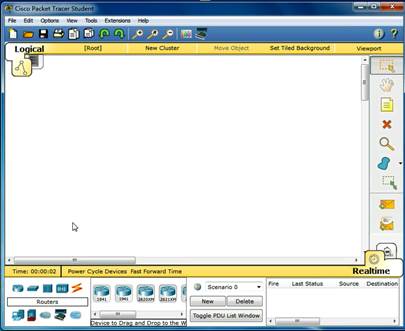

1、点击左面快捷方式 ，打开程序显示程序界面，如图1所示

图1程序界面

2、界面介绍

1) 最上面的还是和一些其他的软件一样，新建，打开，保存之类的

2) 中间的白框是工作区域，你操作就是在这个框里面操作的

3) 框右边是圈划设备，移动设备，删除设备之类的 注意那个信封，以后要是查看包的传输路径，主要是看这个

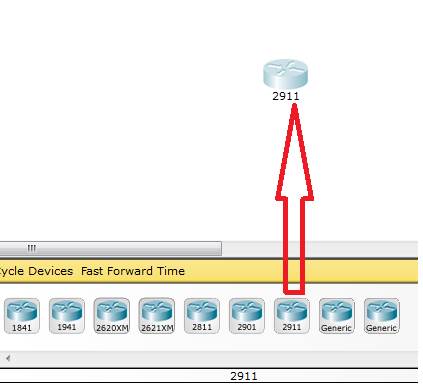

4) 左下面是自己搭建拓扑时，可以随意的添加以下的设备，如点着左边的 ROUTER，右边 就会出现可用的所有 ROUTER，设备的类型列表如下：

路由器设备，如图2所示

图2路由器设备

交换机设备，如图3所示

图3交换机设备

集线器设备，如图4所示

图4集线器设备

无线设备，如图5所示

图5无线设备

线缆，如图6所示

图6线缆

这里面的线分为直连线、交叉线、级连线、DCE和DTE线等，连接不同的设备请选用合适的线。

终端设备，如图7所示

图7终端设备

安全设备，如图8所示

图8安全设备

5) 右下面，是测试包传输成功与否的查看，或查看包的传输路径，如图9所示：

图9查看测试包

3、配置设备硬件，点击设备出现配置界面，如图10所示

图10设备硬件配置界面

4、建立拓扑

1) 将设备加入工作区，在设备列表选择需要的设备此时鼠标变成十字架，在工作区点击添加节点如图11所示

图11将设备拖入工作区

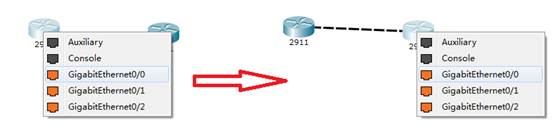

2) 使用线缆连接节点，在设备去选择所需要的线缆，点击要连接的两个设备。如图12所示

图12连接节点

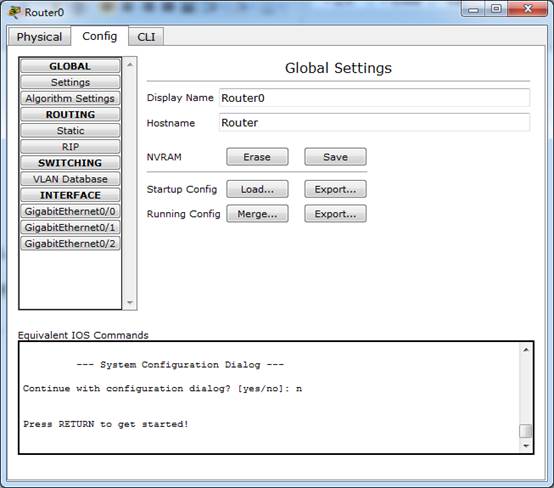

5、界面简易配置设备，点击设备在配置界面选择config如图13所示

图13界面简易配置设备

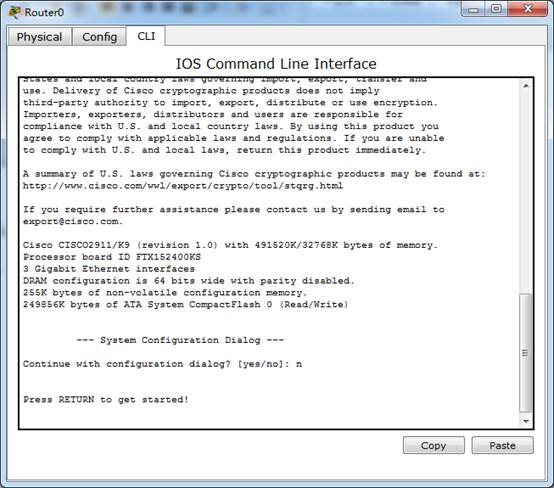

6、命令行配置设备，点击设备在配置界面选择CLI，如图14所示

图14命令行配置界面

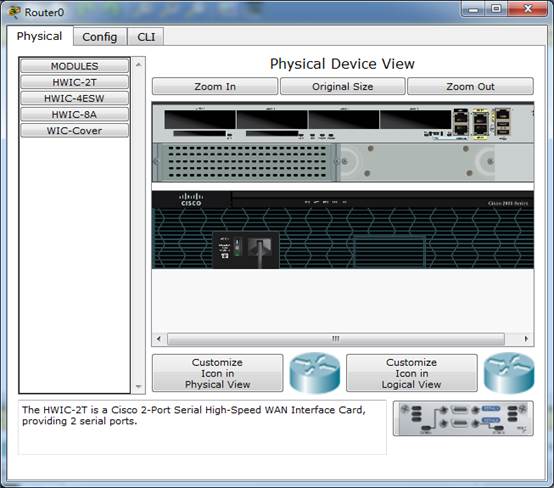

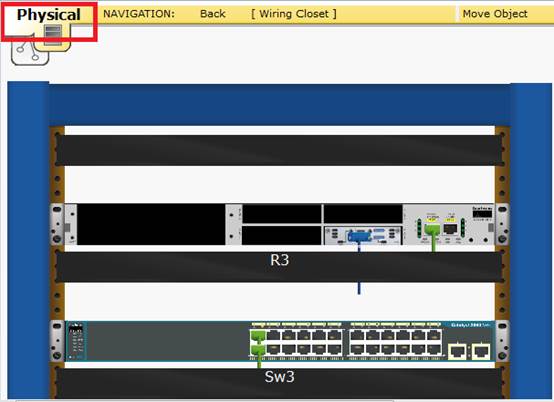

7、查看物理结构，在工作区左上角切换到Physical，如图15所示

图15物理结构

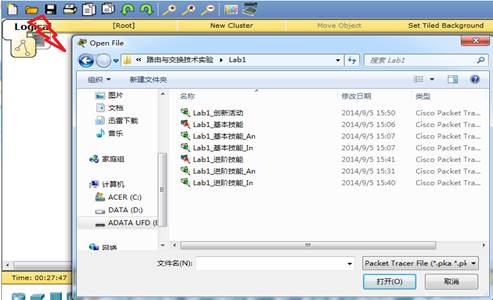

7、打开练习拓扑，点击工具栏打开工具，选择要打开的练习拓扑如图16所示

图16打开练习拓扑

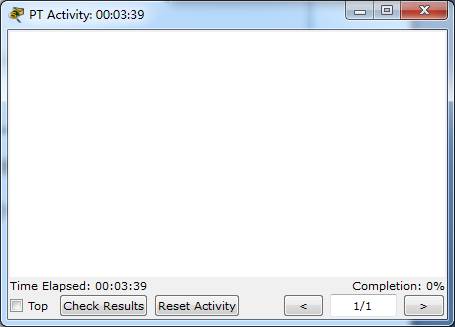

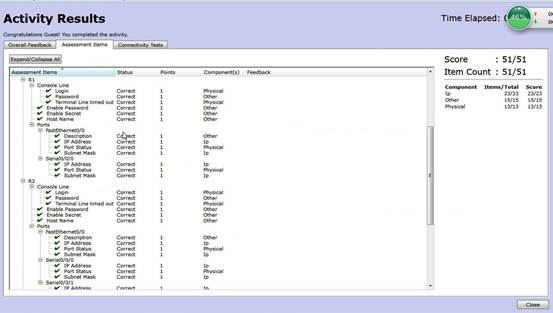

9、查看成绩，在练习提示对话框中点击Check Results，如图17、18所示

图17练习提示对话框

图18结果页面

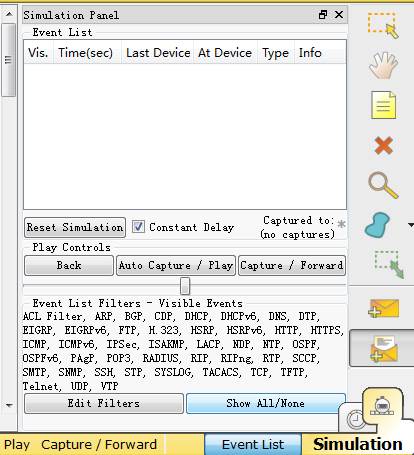

10、查看数据包及事件，点击工作区右下角切换到Simulation模式，使用进行发包。如图19所示

图19仿真模式
