思科建模实验室客户端使用

一、 登陆过程

步骤1： 打开浏览器，并打开网页http:///download

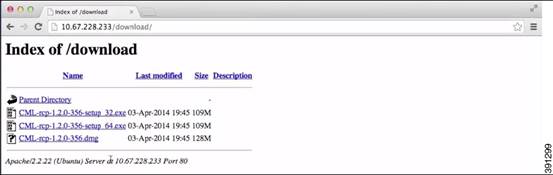

图1下载界面

注意：你必须下载和你的JAVA完全匹配的可运行文件(.exe文件)。例如，如果你正在运行JAVA 32位，为了客户端的正常运行，那么你必须下载32位的.exe文件。相同的，如果你正在运行JAVA 64位，那么你必须下载64位的.exe文件。

步骤2： 单击适合您的操作系统和硬件的文件，开始下载。

二、 Windows安装过程

步骤1： 当合适的.exe文件下载完成之后，双击该.exe文件，启动思科建模实验室客户端的安装；

步骤2： 在思科建模实验室客户端设置向导中单击Next；

步骤3： 查看许可协议并单击同意；

步骤4： 在选择安装位置的窗口中，单击Browse导航到一个新的位置或单击Next选择默认的位置；

步骤5： 在选择开始菜单文件夹窗口中，选择默认设置，然后单击Next；

步骤6： 在安装类型窗口中，接受默认值并单击Install。安装过程开始了；

步骤7： 当安装完成时，单击Finish，思科建模实验室客户端打开。

三、 Mac OS X的安装过程

步骤1：打开下载的.dmg的包；

步骤2：（可选）将文件夹重命名为思科建模实验室；

步骤3：点击思科建模实验室文件夹，拖拽到应用程序文件夹；

步骤4：（可选）拖动应用程序的CML.app按钮到思科建模实验室桌面文件夹；

步骤5：双击CML.app按钮打开思科建模实验室客户端；

步骤6：查看许可协议,然后单击同意。思科建模实验室客户端打开。

四、 创建一个Web服务配置文件

步骤1： 在Windows操作系统下：File > Preferences > Web Services
OS X下：选择Cisco Modeling Labs > Preferences > Web Services；

步骤2： 点击添加新配置文件按钮打开Web服务配置文件对话框,如图2所示；

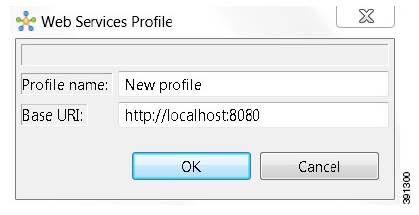

图2 Web服务配置文件对话框

步骤3： 在配置文件名称字段中,输入文件名称；

步骤4： 更新与思科建模实验室服务器的IP地址连接的基本URI字段，格式为：http://< 服务器地址>:8080,(例如,http://10.10.10.10:8080)；

步骤5： 点击确定；

步骤6： 使用系统管理员提供的凭证，登录到思科建模实验室客户端。确保每个文件下面的单词Compatible (为绿色),表明Web服务是正确配置, 下图所示。

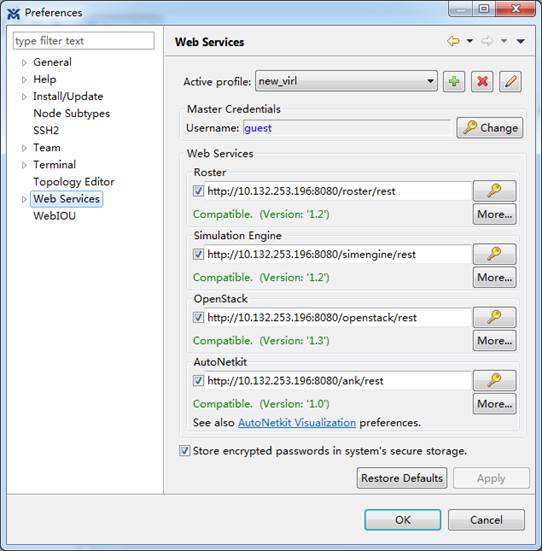

图3新建web服务环境

步骤7： 点击“Apply”，然后点击“OK”，保存这个改变。

检验思科实验室模型安装

步骤1： 步骤1：在Windows操作系统下：从思科建模实验1.0客户菜单栏，File > New >Topology Project；
在OS X操作系统下：从思科建模实验1.0客户菜单栏，File > New > Project；

步骤2： 在Windows操作系统下：输入项目名字进入拓扑，并且点击“OK”；
在OS X下：Topology > Topology Project，然后选择下一步。输入项目名称，并且点击“OK”；

步骤3： 在Windows操作系统下：选择Projects >Topology，然后选择File >New >Topology新建一个简单拓扑来验证客户端是否已经安装成功；
在OS X 操作系统下：选择File > New > Other新建一个简单拓扑验来验证客户端是否已经安装成功；

步骤4： 在Windows操作系统下：输入拓扑名称如（new.virl），然后点击“Finish”；
在OS X:操作系统下：Topology > Topology然后点击下一步。选择上级文件夹并输入拓扑名称如（new.virl），然后点击“Finish”；

步骤5： 选择Palette>Nodes，然后点击IOSv，为这个拓扑新建一个思科IOSv设备；

步骤6： 选择Palette>Tools然后点击Connect在两个设备之间连线；
A)在画布上单击一个源设备，然后在画布上点击一个目标设备；并在这两者之间创建一个链接；
B)连接画布上剩下的设备。
当完成连接时,应该出现下图所示。

图4四个节点连接

步骤7： 从工具栏点击“Save”按钮保存这个拓扑；

步骤8： 从工具栏点击“Launch Simulation”按钮运行，在Simulations视图中，将看到该节点状态[ACTIVE]，这表示节点正在运行，并可以被使用。

步骤9： 右键单击相应的节点并选择Telnet >to its Console port，如图5所示。

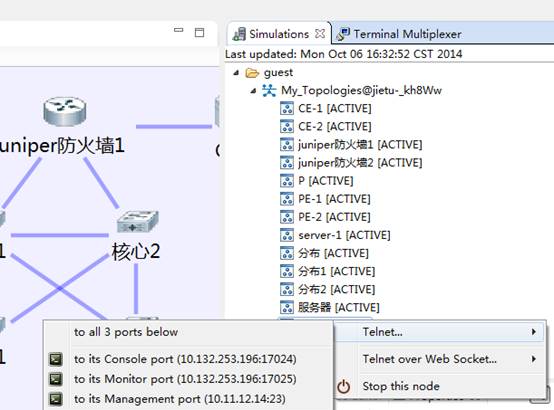

图5登陆控制端口

步骤10： (可选)停止仿真，在Simulations视图中，右键单击设备名称并选择“Stop simulation”，如下列图所示。

图6停止设备

步骤11： (可选) 删除示例拓扑：在Projects视图中（如图7所示），选择拓扑文件，并点击工具栏中的Delete图标。

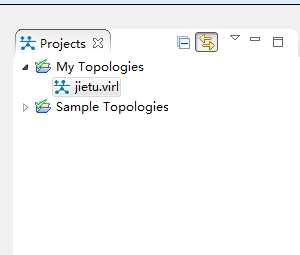

图7 Projects视图
